離合器的結構和性能

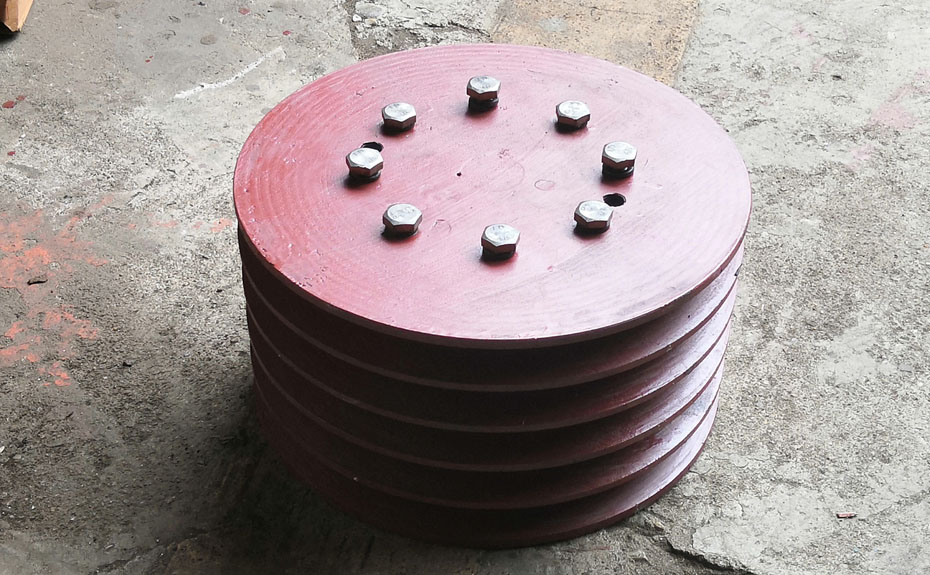

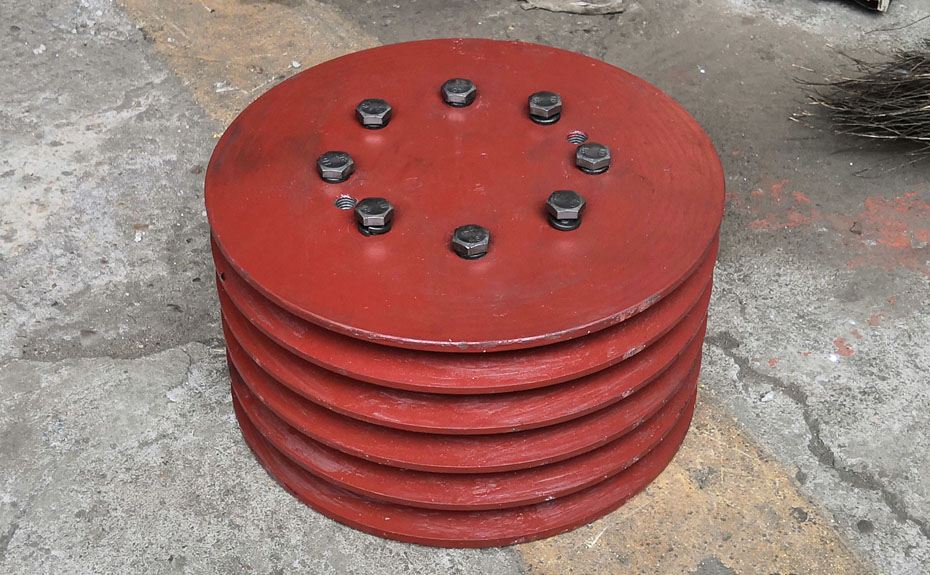

離合器主要由皮帶輪、瓦塊、摩擦片、離合器盤、軸承室、軸承等零件組成。



整個離合器裝于電機軸伸出端，用鍵和螺釘將離合器盤固定在電機軸上，皮帶輪和軸承室用螺釘連在一起，軸承室與離合器盤之間裝有滾動軸承，摩擦片和瓦塊用鉚釘接在一起，整個瓦塊組合又由連接銷軸固定在離合器盤上，瓦塊組合可作徑向擺動，當電機剛開始起動時，離合器盤帶動瓦塊一起旋轉，離心力使瓦塊沿徑向甩開，貼向皮帶輪內壁，由于皮帶輪是靜止的，有一定慣性，使摩擦片在皮帶輪內腔打滑，皮帶輪并不是與電機等速運轉，而是慢慢起動，這樣就降低了起動電流和起動功率，避免電機過熱，防止迥轉體受到過大的動載荷，經過一定時間后，電機轉速穩定，摩擦片與皮帶輪之間的摩擦力所產生的摩擦力矩，足可以帶動皮帶輪及整個迥轉體作正常運轉，當離心機過載時，過載扭矩大于摩擦扭矩，使摩擦片在皮帶輪內腔打滑，因而離心離合器可起過載保護作用。
